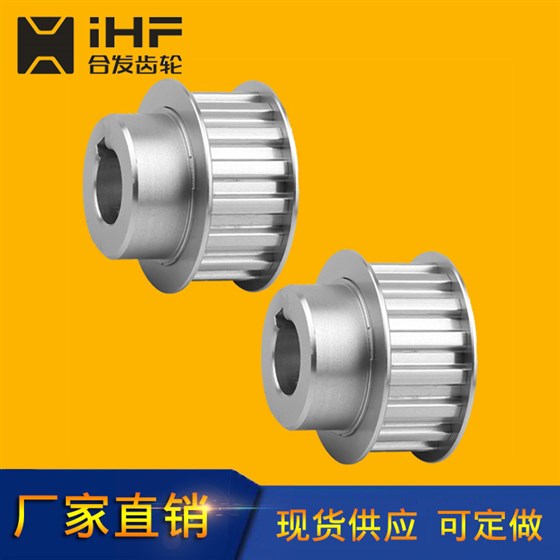

同步帶輪計算同步帶傳動設計
a.嚙合齒數同步帶與小帶輪的嚙合齒數應≥6,若機構允許,可通過增大中心距,或帶輪直徑不變的情況下,采用小節距,但應在受力允許的情況下。
b.同步帶寬度、節距和節線長由于同步帶寬度的確定,其計算公式復雜,因此在實際設計中往往采用計算其圓周力,再參照許用圓周力在有關機械設計手冊中查出相應的帶寬和節距,一般取5.08。在確定節距和帶寬后,根據初定的中心距計算帶節線長度,再按標準選擇,若不符合,可對中心距進行調整。
c.電腦橫機機頭傳動機構的同步帶齒形一般選用圓弧形,也有的選用梯形,但無論何種齒形均要滿足帶輪上的一個圓與帶的節線相切,并實行純滾動,第二是帶輪上相鄰兩齒對應點在此圓弧上的距離等于同步帶的節距。為確保帶與帶輪嚙合時的良好性能,設計時,應正確選定帶輪輪齒齒形角,根據日本小山富夫等的試驗以及我廠在實際試制過程中發現,當齒形角為20°～25°時,輪齒與帶齒干涉量較小,且齒形角偏差為±1°左右。
