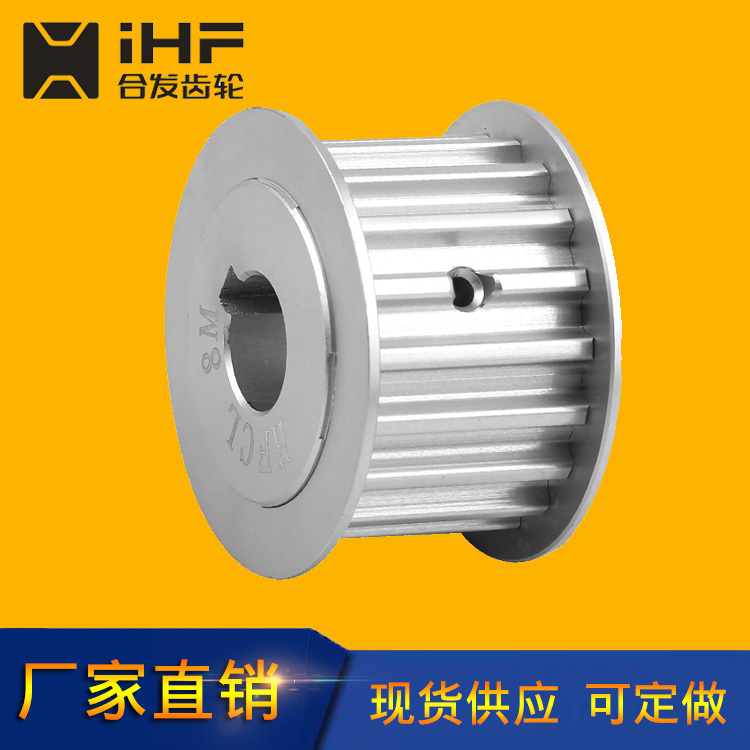

寫真機同步帶輪作為深圳合發齒輪機械有限公司最早研發與生產的同步輪產品之一，一直以來廣泛應用于打印機設備等精密機床領域。其可允許在有污染和工作環境較為惡劣的場合下工作，一直備受好評。

    寫真機是用噴頭在專用材料上噴出各種彩色圖案，其實它就是一種大幅面的打印機。一般用在廣告、圖文、CAD行業上，2004年以前主要以進口機器為主。寫真機按噴頭技術主要分為2類：壓電寫真機和熱發泡寫真機。

    寫真機和噴繪機都屬于大型噴墨打印機。噴墨打印機按工作原理可分為固體噴墨和液體噴墨兩種，當今主流的噴墨打印機為液體噴墨打印機。寫真機和噴繪機都是用于廣告印刷，但在一些地方存在不同。

今天我在此為大家淺談寫真機同步帶輪的設計應用。

寫真機同步帶傳動設計：

a) 嚙合齒數同步帶與小帶輪的嚙合齒數應≥6,若機構允許,可通過增大中心距,或帶輪直徑不變的情況下,采用小節距,但應在受力允許的情況下。

b) 同步帶寬度、節距和節線長由于同步帶寬度的確定,其計算公式復雜,因此在實際設計中往往采用計算其圓周力,再參照許用圓周力在有關機械設計手冊中查出相應的帶寬和節距,一般取5.08。在確定節距和帶寬后,根據初定的中心距計算帶節線長度,再按標準選擇,若不符合,可對中心距進行調整。

c) 電腦橫機機頭傳動機構的同步帶齒形一般選用圓弧形,也有的選用梯形,但無論何種齒形均要滿足帶輪上的一個圓與帶的節線相切,并實行純滾動,第二是帶輪上相鄰兩齒對應點在此圓弧上的距離等于同步帶的節距。為確保帶與帶輪嚙合時的良好性能,設計時,應正確選定帶輪輪齒齒形角,根據日本小山富夫等的試驗以及我廠在實際試制過程中發現,當齒形角為20°～25°時,輪齒與帶齒干涉量較小,且齒形角偏差為±1°左右。

iHF齒輪21年只做一件事精密齒輪制造—同步帶輪—同步帶，生產廠家標準件大量庫存當天發貨價格優質保障，集研發.生產.服務一體化，版權所有：http://www.jrba.cn轉載請注明出處
